В системе питания автомобиля топливный насос играет критически важную роль, обеспечивая стабильную подачу горючего к двигателю. Этот элемент конструкции считается одним из наиболее подверженных износу, так как непрерывно создает рабочее давление для транспортировки бензина через форсунки или карбюратор.
В модификациях ВАЗ 2110 применяются два типа насосов: классический механический агрегат для карбюраторных версий и современный электрический аналог, встроенный в топливный бак инжекторных моделей. Механический вариант остаётся наиболее распространенным, что объясняет необходимость детального рассмотрения его устройства.
Принцип работы механического насоса основан на взаимодействии с эксцентриком распределительного вала. Конструкция включает множество компонентов: корпус с крышкой, патрубки впуска и выпуска, систему клапанов, диафрагменный блок, ручной подкачивающий рычаг, балансир, пружинный механизм, фильтрующий элемент и комплект регулировочных прокладок.
Распространённые неисправности и диагностика
Характерные признаки неисправности топливного насоса:
- Затрудненный пуск двигателя «на горячую»
- Падение мощности при нагрузках
- Подтопление корпуса насоса бензином
- Стук или щелчки из области привода
Для проверки давления в системе используйте манометр с диапазоном 0-7 бар. Подключите прибор к штуцеру топливной рампы. Номинальное значение на прогретом двигателе: 280-320 кПа (2.8-3.2 бар) на холостых оборотах.
Технология регулировки выступа толкателя
Порядок действий:
- Снимите насос, отсоединив топливные шланги
- Установите толкатель в крайнее верхнее положение
- Замерьте зазор щупом между толкателем и балансиром
- Подберите прокладки из ремонтного набора (толщина 0.1-1.0 мм)
- Установите термоизоляционную прокладку толщиной 0.8 мм
Важно! При сборке смажьте мембраны моторным маслом, а резьбовые соединения обработайте герметиком Loctite 574.
Сервисные рекомендации
Периодичность обслуживания:
| Компонент | Ресурс | Признак износа |
|---|---|---|
| Диафрагмы | 60 000 км | Трещины по краю полотна |
| Сетчатый фильтр | 30 000 км | Потемнение ячеек |
| Возвратная пружина | 100 000 км | Просадка более 2 мм |
Для продления срока службы используйте бензин с октановым числом не ниже АИ-95 и регулярно очищайте дренажные отверстия в нижней крышке.
Меры безопасности
- Отключайте АКБ перед демонтажем
- Используйте искробезопасный инструмент
- Не допускайте попадания топлива на приводной ремень
- Утилизируйте отработанные прокладки как опасные отходы
Профессиональный совет: При замене насоса обязательно проверяйте состояние эксцентрика распредвала. Износ кулачка более 0.5 мм приводит к ускоренному выходу из строя толкателя.
Неисправности топливного наоса ВАЗ 2110
Сбои в работе насосного оборудования часто связаны с естественным износом или загрязнением. Симптомами проблем становятся перебои в подаче топлива, потеря мощности двигателя или полная остановка системы питания.
Для локализации неисправности выполните диагностику: отсоедините выходной топливопровод и активируйте ручную подкачку. Отсутствие бензина в магистрали указывает на неисправность насоса. Точную проверку проводят на стенде: нормальное давление должно составлять 0,02-0,03 МПа при производительности 1 литр в минуту.
Последовательность разборки насоса
- Демонтируйте крепежные болты верхней крышки
- Извлеките фильтрующий элемент
- Открутите винты нижнего корпуса
- Аккуратно извлеките диафрагменный блок с пружиной
После разборки все компоненты промываются чистым бензином и продуваются сжатым воздухом. Особое внимание уделяют целостности мембран — даже микротрещины требуют замены. Фильтрующая сетка должна быть чистой, клапаны — перемещаться без заеданий, патрубки — сохранять герметичность.
При сборке обязательно устанавливают новые прокладки, предварительно смазанные моторным маслом для улучшения прилегания. Все изношенные детали подлежат замене на оригинальные аналоги.
Признаки неисправности топливного насоса ВАЗ 2110
Затрудненный запуск мотора – первый сигнал. Двигатель долго крутится, но не заводится, особенно после стоянки. Проверьте давление в системе: норма – 3,6–4 атм. Падение ниже 2,8 атм указывает на износ детали.

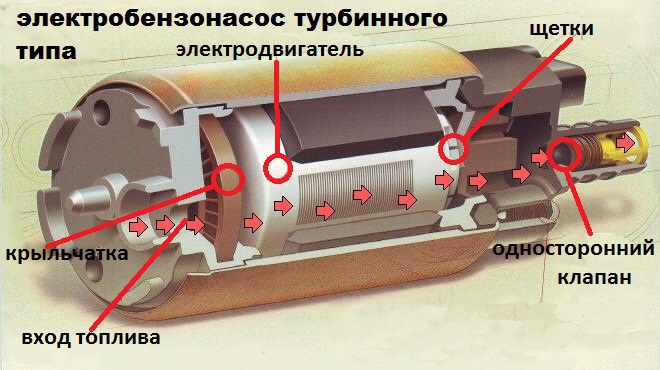

Провалы при резком нажатии на педаль газа возникают из-за недостаточной подачи горючего. Обороты растут рывками, машина «захлебывается» при обгонах или подъемах. Частая причина – засорение сетки-фильтра или износ щеток электродвигателя.
Гул из-под задних сидений во время работы мотора. Посторонние звуки (жужжание, свист) свидетельствуют о перегреве или механическом повреждении крыльчатки. Отключите питание модуля и проведите визуальный осмотр через лючок бака.
Самопроизвольная остановка двигателя на ходу. Если мотор глохнет при разгоне или движении на высокой скорости, проверьте контакты реле и целостность проводки. Напряжение на клеммах должно быть не ниже 12 В.
Увеличение расхода бензина на 15–20%. Недостаточное давление приводит к обеднению смеси и сбоям в работе датчика кислорода. Подключите диагностический сканер: код ошибки P0171 подтвердит проблему с подачей.
Для проверки работоспособности механизма подключите манометр к рампе. Запустите мотор: если давление не достигает 3 атм за 3–5 секунд, требуется замена. Не игнорируйте симптомы – длительная эксплуатация с неисправностью приводит к выходу из строя форсунок или катализатора.
Обслуживание и профилактика топливного насоса ВАЗ 2110
Заменяйте фильтр грубой очистки каждые 15–20 тыс. км пробега: засоренная сетка увеличивает нагрузку на электромотор, сокращая срок его службы. Используйте оригинальные детали или аналоги с ячейкой не более 10–15 микрон.
Контролируйте давление в магистрали с помощью манометра: норма для инжекторных модификаций – 2,8–3,2 бар при работающем двигателе. Падение ниже 2,5 бар указывает на износ щеток или засорение клапана регулятора.
Раз в 2 года очищайте контакты разъема электропитания от окислов и обрабатывайте их медной смазкой. Проверяйте целостность проводов – переломы чаще возникают возле крепления к кузову.
Не допускайте работы с пустым баком: уровень горючего ниже ? приводит к перегреву из-за отсутствия охлаждения. Зимой добавляйте в бензобак 200–300 мл дегидратора для предотвращения обледенения впускного патрубка.
При замене модуля подачи горючего устанавливайте новое уплотнительное кольцо, предварительно смазав его моторным маслом. Затягивайте крепежные гайки моментом 6–8 Н·м, чтобы избежать деформации корпуса.
Для продления ресурса избегайте заправки низкокачественным бензином: осадок из смол и примесей забивает рабочие каналы. После длительного простоя автомобиля (более 3 месяцев) прокачайте систему, включив зажигание на 10–15 секунд без запуска двигателя.
Вопрос-ответ:
Можно ли отремонтировать топливный насос самостоятельно, не обращаясь в сервис?
Частичный ремонт возможен, если повреждены контакты, засорился сетчатый фильтр или износились уплотнители. Например, очистка фильтра грубой очистки временно восстановит подачу топлива. Однако при износе электродвигателя или разрушении крыльчатки насос лучше заменить. Важно соблюдать осторожность при разборке: попадание грязи в топливную систему усугубит проблему. Если нет опыта, рекомендуем доверить работу специалистам.
Чем отличается оригинальный бензонасос ВАЗ 2110 от аналогов?
Оригинальные насосы (например, от производителя «Пекар») имеют точные параметры давления (3.6–4 бар), устойчивы к отечественному топливу и рассчитаны на пробег 120–150 тыс. км. Дешевые аналоги часто не выдерживают перепадов температуры, шумят при работе, их ресурс редко превышает 30–50 тыс. км. Некоторые копии не совместимы с датчиком уровня топлива. Если бюджет ограничен, выбирайте проверенные аналоги — например, Bosch 0 580 464 085.
