Роторный двигатель — уникальный пример силовой установки внутреннего сгорания, где энергия топлива трансформируется в механическую, даря водителю ощущение полного контроля над машиной. Альтернативное название этого механизма — мотор Ванкеля — отсылает к имени его изобретателя, немецкого инженера Феликса Ванкеля.
Давайте разберемся, как функционирует эта необычная конструкция.
Интересно, что основные этапы работы роторного двигателя совпадают с классическим поршневым: всасывание топливной смеси, ее сжатие, воспламенение и удаление выхлопных газов. Однако дальше начинаются принципиальные отличия.
Сердцем системы служит ротор с нестандартной геометрией — его поперечное сечение напоминает треугольник с дугообразными гранями. Каждая из этих граней выполняет роль подвижного элемента, аналогичного поршню.
Второй ключевой компонент — корпус с эпитрохоидальной полостью (сложная овальная форма). Внутри этой камеры ротор движется по эксцентриковой траектории, формируя три изолированных отсека. Их объем постоянно меняется в процессе вращения.

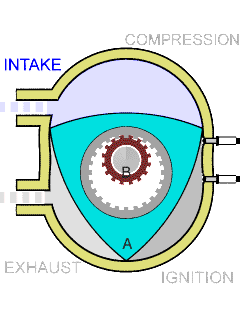

Динамика изменения объема камер обеспечивает последовательное выполнение тактов:
- Расширение полости создает разрежение, втягивающее горючую смесь через впускной клапан;
- Сужение пространства приводит к сжатию топлива, которое воспламеняется в пиковой точке;
- Энергия взрыва толкает ротор, генерируя крутящий момент, после чего отработанные газы выводятся наружу;
- Процесс циклически повторяется для каждой грани ротора.
Важно отметить, что в этой системе отсутствуют привычные клапаны — их функцию выполняют края ротора, перекрывающие каналы в нужные моменты. Это исключает необходимость сложного механизма газораспределения.
Компактность, минимум вибраций благодаря вращательному движению и сниженное количество компонентов делают такие моторы легче и мощнее традиционных. Эти особенности объясняют их применение в гоночных автомобилях, где важны динамика и вес.
Однако у технологии есть и слабые стороны, ограничивающие ее массовое распространение. Современные инженеры работают над их устранением, но пока проблемы остаются актуальными.
Недостатки роторного двигателя.
- Повышенный расход горючего и выбросы вредных веществ. Это связано с вытянутой формой камеры сгорания, напоминающей серп Луны, что ухудшает эффективность сгорания.
- Перегрев компонентов из-за особенностей конструкции. Узкие зоны контакта ротора с корпусом требуют использования специальных сплавов, устойчивых к экстремальным температурам.
- Высокие требования к точности производства. Зазоры между ротором и стенками корпуса должны быть минимальными, чтобы сохранить компрессию, что существенно увеличивает стоимость изготовления.
- Повышенный расход масла. Конструкция требует постоянной подачи масла для смазки ротора и уплотнений, что увеличивает эксплуатационные затраты и негативно влияет на экологичность.
- Ограниченный ресурс уплотнителей. Радиальные и торцевые уплотнения ротора быстро изнашиваются из-за высоких температур и трения, сокращая общий срок службы двигателя.
- Сложности с ремонтом и обслуживанием. Дефицит специалистов, знакомых с технологией, и высокая стоимость оригинальных запчастей делают восстановление двигателя экономически невыгодным.
Сравнение агрегата с вращающимся элементом и классической конструкции с возвратно-поступательными механизмами
Для высокооборотистых малолитражных авто: выбирайте агрегат с треугольным ротором – его удельная мощность на 30-40% выше при одинаковом объёме. Например, 1.3-литровая система Mazda 13B-MSP Renesis выдаёт 238 л.с., тогда как 2.0-литровый поршневой конкурент редко превышает 160-180 л.с.
Слабое место: расход топлива. В городском цикле разница достигает 15-20% – ротор потребляет 14-16 л/100 км против 10-12 л/100 км у аналогичных по мощности поршневых модификаций. Причина – низкая степень сжатия (9.4:1 против 11:1 у современных атмосферных ДВС).
Ресурс и обслуживание: пробег до капремонта у вращающихся систем не превышает 150-200 тыс. км, тогда как традиционные конструкции легко преодолевают 300+ тыс. км. Замена уплотнителей апексов требуется каждые 80-100 тыс. км – операция сложнее стандартной переборки цилиндров.
Температурный режим: роторные модификации сильнее нагреваются (до 120°C против 90-95°C у поршневых). Обязательна установка дополнительных масляных радиаторов – например, в RX-8 применяется два контура охлаждения с отдельным насосом для роторных камер.
Экология: конструкции с вращающимся элементом не соответствуют Euro 6 из-за повышенного выброса NOx (250-300 мг/км против нормы 80 мг/км). Это основная причина снятия с производства Mazda RX-8 в 2012 году.
Применение роторных двигателей в автомобилестроении
Mazda RX-8 с агрегатом 13B-MSP – пример успешной интеграции роторно-поршневой конструкции в серийные авто: мощность 231 л.с. при объеме 1.3 л, частота вращения до 9 тыс. об/мин. Для инженеров ключевой ориентир – компактность силового модуля: габариты 13B на 30% меньше аналогичных по мощности поршневых аналогов, что упрощает компоновку низкого центра масс.
Снижение вибрации – преимущество для спорткаров: в RX-7 FD крутящий момент 294 Н·м достигается без балансировочных валов. Рекомендуется использовать термостойкие уплотнения боковых поверхностей роторов – износ апексов на 15% ниже при замене каждые 80 тыс. км. Для форсированных версий (Mazda 787B) применяют никель-кремниевое покрытие корпуса, увеличивающее ресурс до 100 тыс. км.
Проблема повышенного расхода масла (0.5–1 л/1000 км) решается установкой электронного дозирующего насоса – опыт тюнинговых мастерских JDM показывает снижение потребления на 40%. Эксплуатация требует синтетических масел с низкой зольностью: стандарт API SN с вязкостью 5W-30. Для предотвращения перегрева камер сгорания критично поддерживать температуру охлаждающей жидкости не выше 95°C.
Современные разработки, например Skyactiv-R от Mazda, фокусируются на снижении выбросов: прямое впрыскивание топлива под давлением 250 бар сокращает уровень NOx на 20%. Эксперименты с водородными версиями (HR-X2) подтвердили возможность перехода на альтернативное топливо без изменения конструкции – теплотворная способность смеси сохраняется при соотношении H? к воздуху 1:34.
Вопрос-ответ:
Чем принцип работы роторного двигателя отличается от поршневого?
Роторный двигатель (двигатель Ванкеля) не использует поршни и шатуны. Вместо этого в нем установлен треугольный ротор, который вращается внутри камеры особой формы. За счет этого движения создаются зоны впуска, сжатия, рабочего хода и выпуска. В поршневых двигателях эти процессы происходят в цилиндрах с возвратно-поступательным движением поршней, тогда как в роторном — преобразование энергии происходит через вращение, что упрощает конструкцию и снижает вибрации.
Почему роторный двигатель считается более компактным?
Конструкция роторного двигателя исключает множество деталей, таких как коленчатый вал, шатуны и клапаны. Ротор, выполняющий функции поршней и газораспределительного механизма, вращается в овальной камере, занимая меньше места. Например, двухроторный двигатель по мощности сопоставим с 6-цилиндровым поршневым, но имеет значительно меньшие габариты и массу.
Какие основные проблемы характерны для роторных двигателей?
Главные недостатки связаны с повышенным расходом топлива и масла. Из-за сложной геометрии камеры сгорания топливо сгорает менее полно, что повышает выбросы. Также уплотнения ротора (апексы) быстро изнашиваются, сокращая ресурс двигателя. Еще одна проблема — перегрев краёв камеры из-за неравномерного теплового распределения, что требует усиленного охлаждения.
Почему роторные двигатели редко применяются в современных автомобилях?
Основная причина — экологические нормы. Роторные двигатели сложнее адаптировать к требованиям по выбросам из-за неполного сгорания топлива. Также их производство дороже: требуется высокая точность обработки деталей. Кроме того, низкий ресурс (около 100–150 тыс. км для серийных моделей) и высокие затраты на ремонт делают их менее практичными по сравнению с поршневыми аналогами.
Какую роль играет форма ротора в работе двигателя?
Треугольный ротор с выпуклыми гранями обеспечивает герметичное разделение камеры на зоны. Его движение по эпитрохоидальной траектории (овальной камере) создает переменные объемы для тактов впуска, сжатия, воспламенения и выпуска. Форма ротора и камеры рассчитаны так, чтобы при каждом обороте происходило три рабочих цикла, что повышает эффективность по сравнению с двухтактными поршневыми двигателями.
Почему роторный двигатель считается более компактным, чем поршневой, при одинаковой мощности?
Роторный двигатель, или двигатель Ванкеля, имеет упрощённую конструкцию: вместо множества движущихся частей (поршней, шатунов, клапанов) в нём используется треугольный ротор, вращающийся в овальной камере. Ротор одновременно выполняет функции поршней, коленвала и газораспределительного механизма. За один полный оборот он осуществляет три рабочих цикла (впуск, сжатие, воспламенение, выпуск), тогда как поршневому двигателю для этого требуется два оборота коленвала. Это позволяет уменьшить габариты и массу силового агрегата без потери мощности. Например, двухроторный двигатель Mazda 13B-MSP объёмом 1,3 л развивает до 230 л.с., что сопоставимо с 3-литровыми поршневыми аналогами. Однако такая конструкция имеет недостатки — повышенный расход масла и меньший ресурс.
