Типичные неисправности стартера ВАЗ 2106
Основные признаки поломки стартера: щелчки втягивающего реле без прокрутки коленвала, задержка срабатывания или полное отсутствие реакции на поворот ключа. Чаще всего выходят из строя:
- Втягивающее реле — залипание контактов или обрыв обмотки.
- Щеточный узел — износ графитовых щеток или загрязнение коллектора.
- Бендикс — износ зубьев шестерни или повреждение обгонной муфты.
- Обмотки статора/ротора — межвитковое замыкание или обрыв цепи.
Инструкция по демонтажу и разборке
- Отсоедините минусовую клемму аккумулятора.
- Снимите защитный кожух двигателя (при наличии).
- Открутите гайки крепления стартера (ключ на 13) и отсоедините провода от втягивающего реле.
- Извлеките стартер через верх моторного отсека.
Диагностика и ремонт
После разборки корпуса:
- Проверьте щетки: длина менее 5 мм требует замены.
- Очистите коллектор наждачной бумагой-«нулевкой».
- Протестируйте втягивающее реле мультиметром: сопротивление обмотки должно быть 0,2-0,5 Ом.
- Осмотрите бендикс: шестерня должна вращаться только в одном направлении.
Советы по сборке
Смажьте графитной смазкой втулки вала и шестерню бендикса. Перед установкой проверьте работу стартера «на столе», подключив его к АКБ. Если мотор крутится рывками — возможен износ втулок или замыкание обмоток.
Важно! Не используйте ударные инструменты при разборке — хрупкий корпус стартера может треснуть. Для замены изношенных деталей выбирайте оригинальные запчасти или аналоги от проверенных брендов (например, «КЗАТЭ» или «СтартВОЛЬТ»).

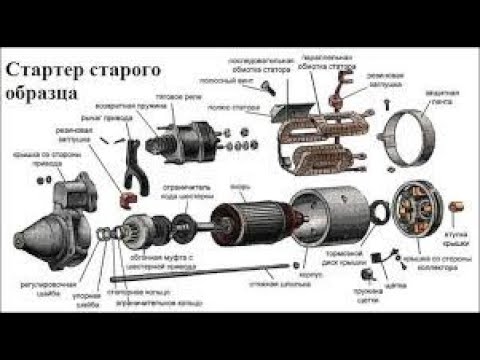

Устройство стартера ВАЗ 2106.
- Корпусная часть (передняя крышка)
- Элемент герметизации
- Муфта с шестернёй привода
- Рычажный механизм
- Разделительная перегородка
- Стяжной элемент конструкции
- Подвижный шток
- Электромагнитное реле
- Регулировочные элементы (шайбы)
- Защитный кожух вала
- Фиксирующая шайба
- Задняя часть корпуса
- Узел крепления щёток
- Корпус с обмоткой статора
- Вращающийся якорь
- Ось рычага привода
- Кольцо-фиксатор
- Герметизирующее кольцо
- Ограничитель хода шестерни
Самые распространенные неисправности.
Конструкция стартера ВАЗ 2106 схожа с большинством аналогов, поэтому и неполадки у них идентичны. Перечислим распространённые ситуации, с которыми сталкиваются владельцы:
… [исходный текст] …
5. Повышенная шумность при работе.
Источником могут быть повреждённые зубья шестерни, износ втулок или ненадёжное крепление узла.
Полезные советы по диагностике и профилактике
Как продлить срок службы стартера:
- Регулярно очищайте корпус от грязи и масла — это предотвратит перегрев.
- Проверяйте плотность посадки стартера в посадочном гнезде (люфт не более 0,5 мм).
- Смазывайте втулки и шестерню привода графитовой смазкой каждые 30-40 тыс. км пробега.
Экспресс-диагностика перед ремонтом:
- При «холодном» отказе проверьте АКБ мультиметром (напряжение должно быть ?12,4 В).
- Если стартер «клинит» после прогрева — вероятен износ втулок или деформация вала.
- Щелчки без вращения якоря часто указывают на подгоревшие контакты реле.
Важно! Перед демонтажем стартера обязательно снимите клемму с аккумулятора. При установке нового узла отрегулируйте зазор между шестерней и венцом маховика (1-4 мм) с помощью прокладок.
Ремонт стартера ВАЗ 2106, инструкция.
Первым этапом демонтируйте стартер, тщательно очистите его от грязи и масла, затем разберите на компоненты. Все детали промойте в бензине или специальном растворе и просушите. После этого приступайте к диагностике.
Используя наждачную бумагу, удалите заусенцы и неровности на подвижных элементах. При умеренном износе можно использовать прокладки для компенсации зазоров, но оптимальным решением остаётся замена изношенных частей.
Обновите повреждённую изоляцию и коллекторные пластины. Сильно изношенный коллектор подлежит замене.
Восстановите повреждённую резьбу с помощью ввертышей или нарезания новых витков.
Проверьте втулки на предмет люфта — допустимый зазор вала не должен превышать 0,2 мм.
Протестируйте целостность обмотки. Для этого снимите корпус, открутите крепёжные винты клемм, извлеките катушки. После просушки обработайте их изоляционным лаком. Замените повреждённые участки изоляции, очистите окисленные контакты.
После завершения ремонтных работ соберите стартер в обратной последовательности. Дополнительные нюансы можно узнать из статьи: «Почему не работает стартер ВАЗ 2109».
Советы по профилактике поломок стартера
Очищайте контакты электрической цепи раз в 3 месяца. Загрязнённые клеммы аккумулятора или окисленные провода увеличивают сопротивление, что приводит к перегреву обмоток. Используйте мелкозернистую наждачную бумагу (не грубее P240) и плотно затягивайте соединения после обработки.
Контролируйте состояние втягивающего реле. При появлении «щелчков» без вращения вала проверьте целостность медных пятаков внутри устройства. Замените изношенные элементы, если они имеют сколы или глубокие прожоги.
Смазывайте подвижные части механизма привода. Наносите тонкий слой графитовой смазки (например, Литол-24) на шестерню бендикса и вал каждые 15 000 км пробега. Избегайте избытка состава – это провоцирует налипание пыли.
Проверяйте заряд аккумулятора перед запуском. Напряжение ниже 12,4 В увеличивает нагрузку на обмотки. При низких температурах (-15°C и ниже) прогревайте батарею включением дальнего света на 30-40 секунд.
Не допускайте длительного прокручивания. Максимальная продолжительность непрерывной работы – 10 секунд. При неудачном запуске делайте паузу 1-2 минуты для охлаждения обмоток.
Мониторьте состояние зубьев венца маховика. Сколы или заусенцы на металле вызывают заклинивание шестерни привода. Проводите визуальный осмотр через смотровое окно картера сцепления при каждой замене масла.
Вопрос-ответ:
Как определить, что стартер ВАЗ 2106 требует ремонта?
Основные признаки неисправности стартера: при повороте ключа слышны щелчки, но двигатель не проворачивается; стартер не реагирует на зажигание; слышен скрежет или посторонние шумы при запуске. Также стоит проверить проводку — окисленные клеммы или плохой контакт массы могут имитировать поломку стартера. Если проблема сохраняется после очистки контактов, потребуется разборка и диагностика внутренних компонентов.
Какие инструменты нужны для снятия стартера на ВАЗ 2106?
Для демонтажа понадобятся: ключ на 13 (открутить клеммы и провод управления), ключ на 15 (снять крепление стартера к коробке передач), удлинитель для головок и трещотка. Дополнительно пригодится щетка по металлу для очистки контактов. Перед началом работ обязательно отсоедините минусовую клемму аккумулятора, чтобы избежать короткого замыкания.
Как проверить бендикс стартера в домашних условиях?
После снятия стартера разберите его, отсоединив заднюю крышку и вынув вилку бендикса. Осмотрите ролики и пружины обгонной муфты — они не должны иметь сколов или деформаций. Проверьте движение бендикса по резьбе: он должен вращаться только в одну сторону. Если муфта прокручивается в обоих направлениях или заедает, ее требуется заменить. Также осмотрите зубья шестерни — глубокие выработки или сколы говорят о необходимости замены.
Почему стартер крутит, но не цепляет маховик?
Такая проблема возникает из-за износа бендикса: шестерня не выдвигается на нужное расстояние, чтобы зацепить венец маховика. Другие причины — загрязнение направляющей втулки бендикса или ослабление возвратной пружины. Реже встречается повреждение зубьев на самом маховике. Для диагностики снимите стартер и проверьте ход шестерни вручную. Если бендикс исправен, осмотрите венец маховика через смотровое окно в картере сцепления.
